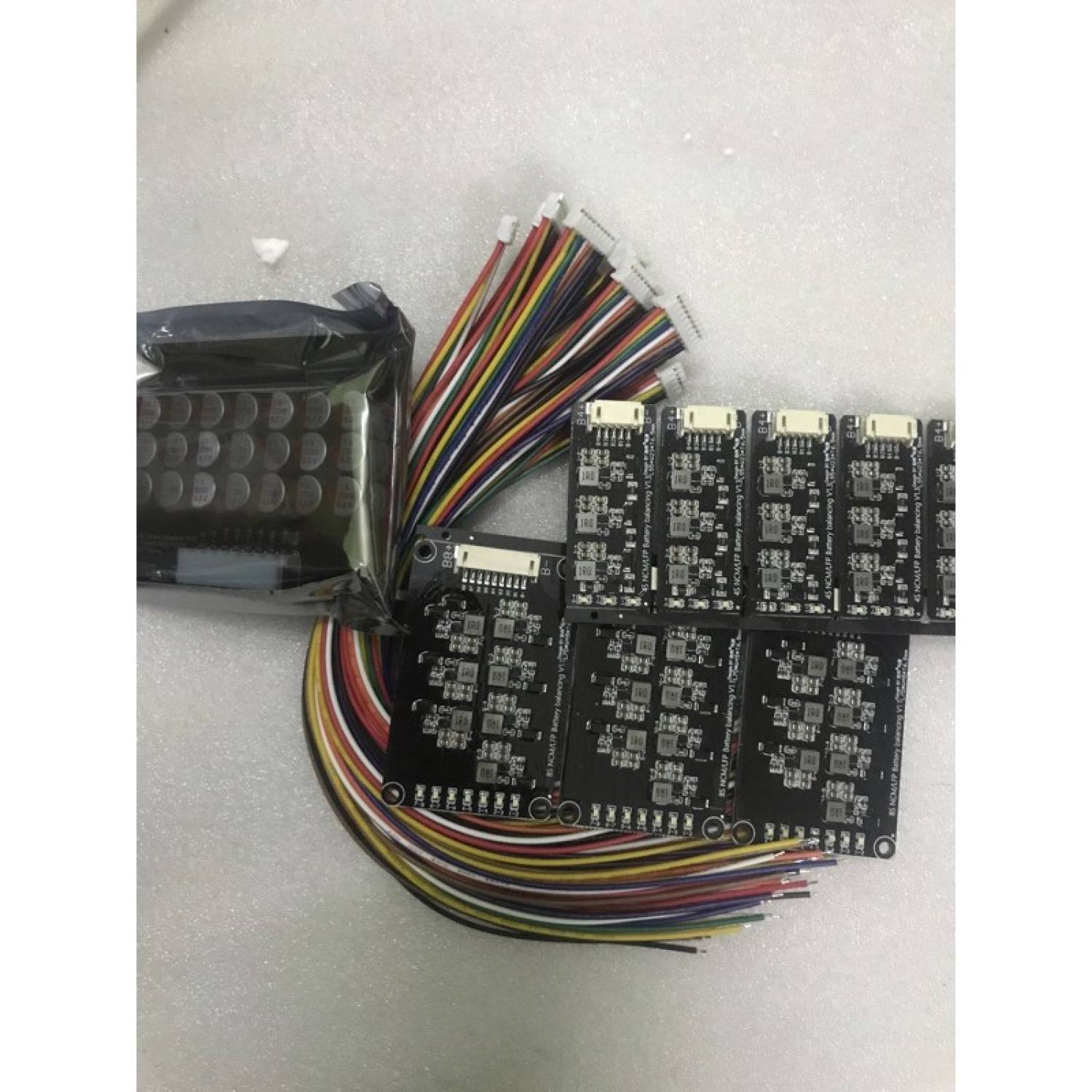

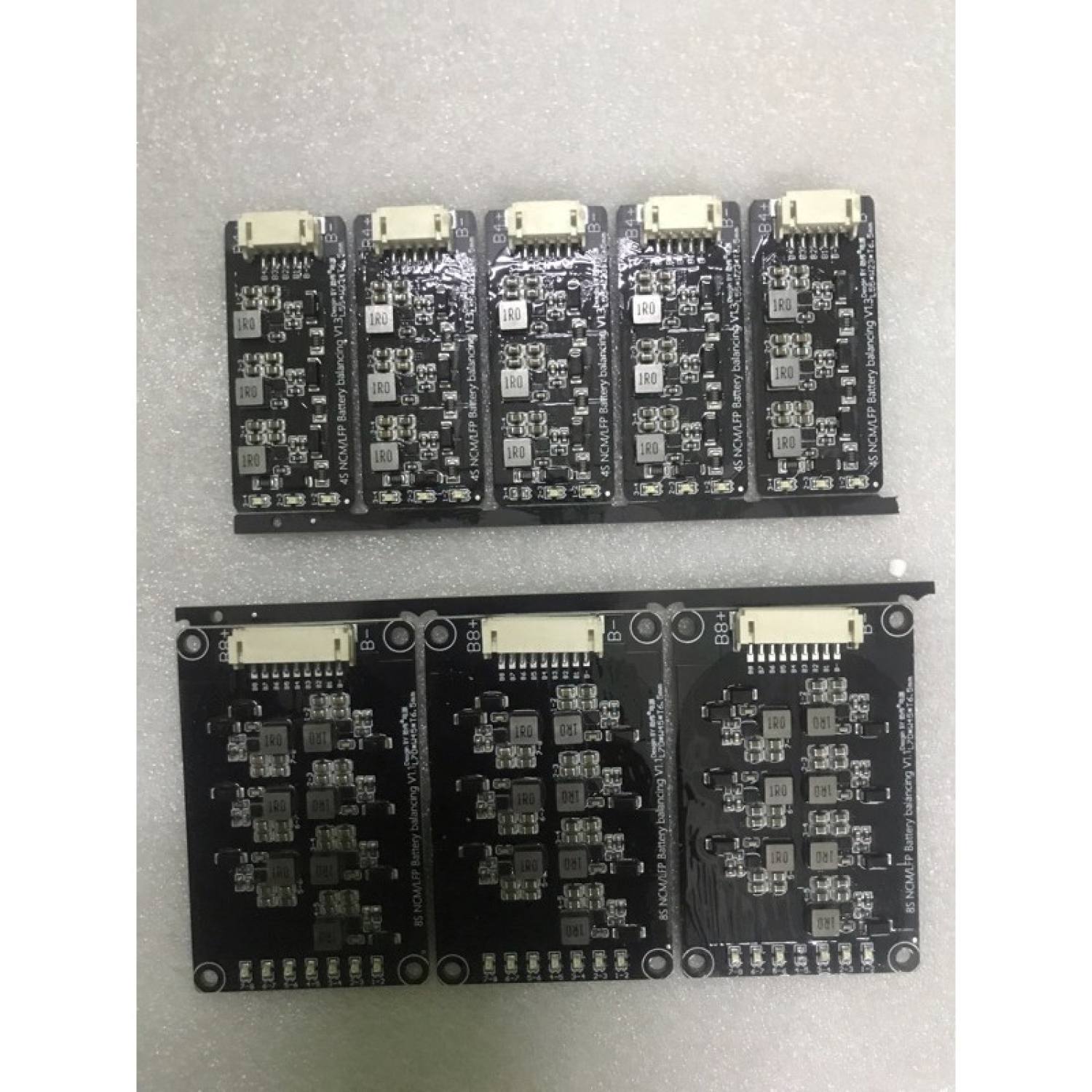

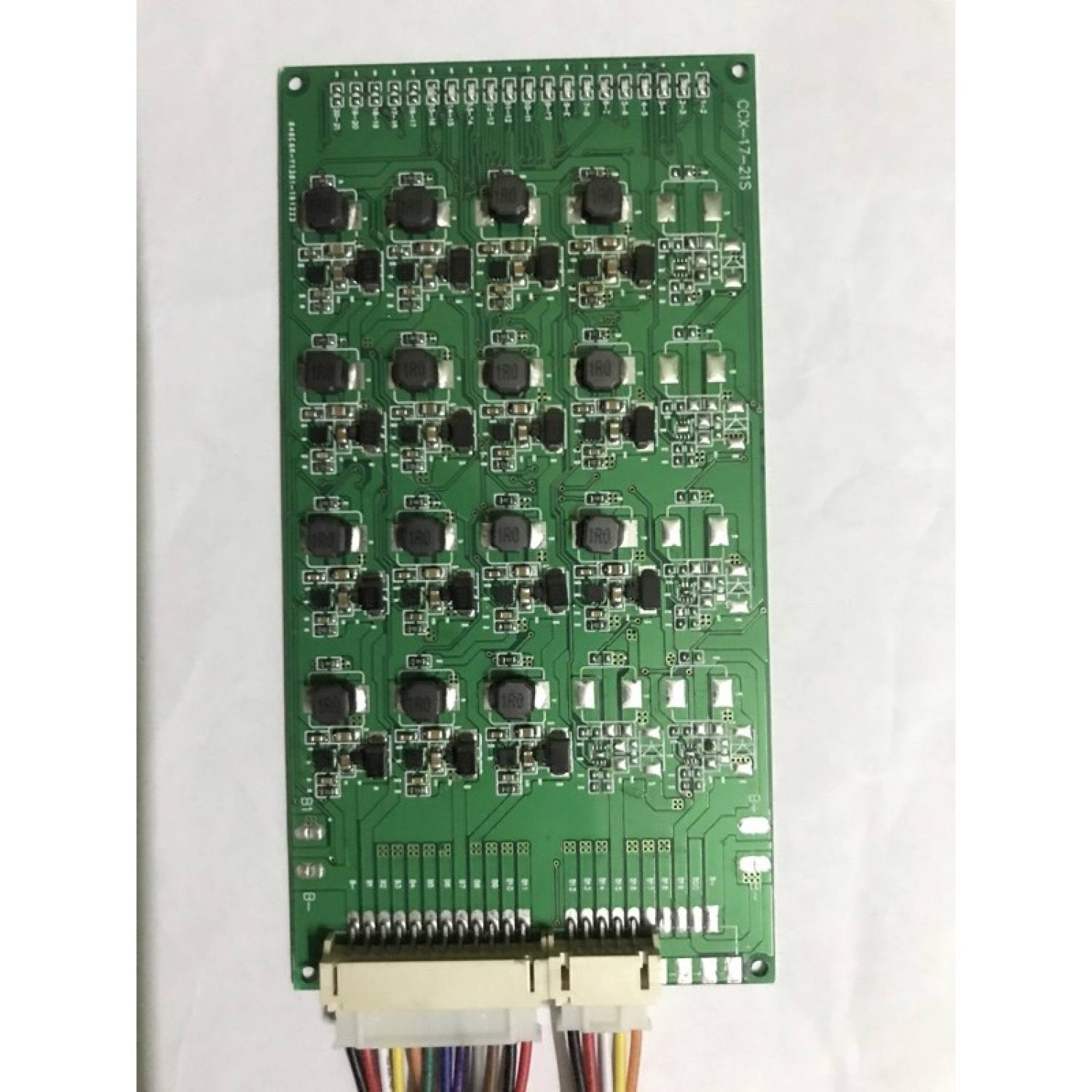

Mạch cân bằng toàn dải điện áp 4S/8S/16S/20s/24S 1-1.2A cho pin lipol và pin sắt

Quý khách lưu ý:

Đây là mạch điện tử nên nếu quý khách cắm xong mới đấu vào mạch thì trong qua trình làm sẽ va quệt hoặc đấu nhầm mạch sẽ hỏng ngay lập tức và không sử dụng được, vì vậy shop khuyến cáo quý khách hàn dây xong mới cắm mạch vào. shop sẽ bảo hành khi quý khách quay video lúc chưa cắm mạch và kiểm tra đúng thứ tự dây mới cắm mạch

Mạch cân bằng bộ pin trên toàn dải điện áp từ lúc đầy đến lúc hết pin và không nóng nên không cần quạt tản nhiệt, lệch vol càng lớn giữa các vách thì mạch cân bằng càng mạnh dùng được cho cả pin ion và pin sắt

Cân bằng truyền năng lượng hiệu quả cao

chuyển giao năng lượng cảm ứng, cân bằng điện áp pin ,cân bằng dòng 1.2A, cân bằng đáng kể điện áp pin, cải thiện hiệu quả tổng thể của bộ pin!

Hướng dẫn cân bằng:

1. Khi đèn cân bằng sáng, công việc cân bằng được bật,

2. Đèn cân bằng tắt và mạch cân bằng ngủ,

3. Đèn cân bằng nhấp nháy, dây bị rơi, hoặc mạch bị lỗi.

Nguyên tắc cân bằng:

Mô-đun này tiếp giáp với cân bằng chênh lệch áp suất, chênh lệch điện áp pin liền kề đạt hơn 0,1V, chip sẽ kích hoạt công việc cân bằng, cho đến khi chênh lệch điện áp pin liền kề nằm trong khoảng 0,03V và sự chênh lệch điện áp liền kề tồn tại khi bộ pin được sạc và xả. Khi kích hoạt công việc cân bằng, sai số điện áp của bộ pin cũng sẽ được kéo về giá tɾị lý tưởng hơn, giảm chi phí bảo trì pin.

thông số kỹ thuật:

Điện áp làm việc là 2.0V-4.5V, pin lithium sắt bậc ba là phổ thông, không áp dụng pin lithium titanate LTO.

Cân bằng hiện tại:

Sự khác biệt điện áp lân cận là trên 0,1V (dòng điện khoảng 0,5-0,7A);

Sự khác biệt điện áp lân cận là hơn 0,2V (đạt mức cân bằng tối đa 1,2A);

Chênh lệch áp suất càng nhỏ thì dòng cân bằng càng nhỏ.

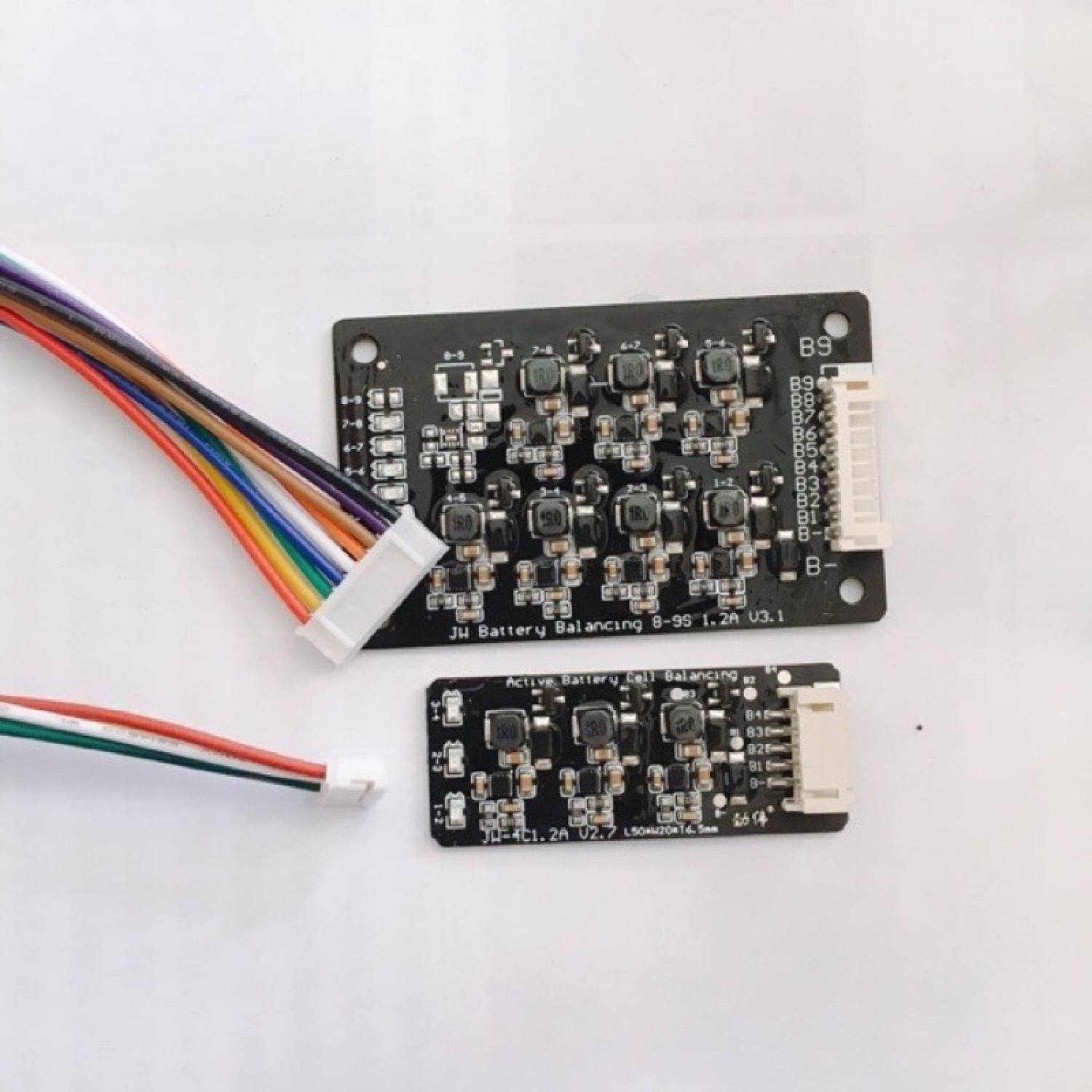

Định nghĩa dây:

B-, tổng cực âm của bộ pin (cực âm của pin đầu tiên)

B1, cực dương của pin đầu tiên

B2, cực dương của pin thứ hai

B3 … và như vậy.

Phụ kiện:

Chiều dài dây là 30cm đồng nguyên chất dòng đầu cuối 22awg!

Cân bằng truyền năng lượng chính xác cao, IC cân bằng độc quyền
