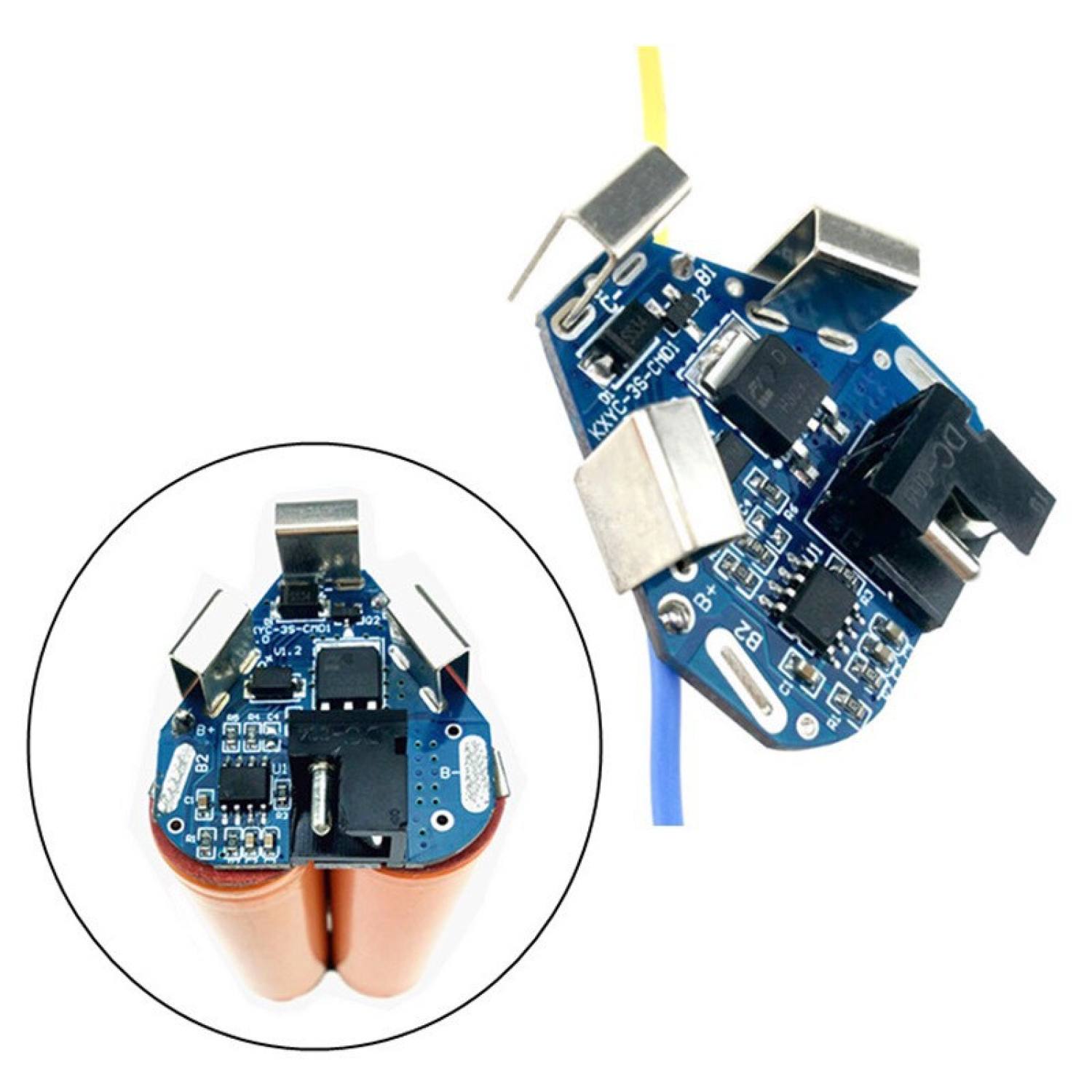

Mạch 3S 12V BMS DC dùng cho Máy khoan cầm tay pin 18650

Thông tin sản phẩm:

– Mạch sạc và bảo vệ pin Li-ion 3S 12V

– Số cell sử dụng: 3 cell nối tiếp

– Điện thế xả cạn: 8.25V

– Điện thế sạc đầy: 12.6V

– Dòng xả liên tục (hoạt động): 10A / 20A

– Dòng xả quá tải (tức thời): 30A

– Chức năng: Sạc và bảo vệ cell Li-ion, dùng trong pin máy khoan, máy bắt vít Makita,… có mức điện thế từ 9v6 – 11v1. Sử dụng 3 cell Li-ion mắc nối tiếp.

Hướng dẫn hàn mạch và chọn sạc:

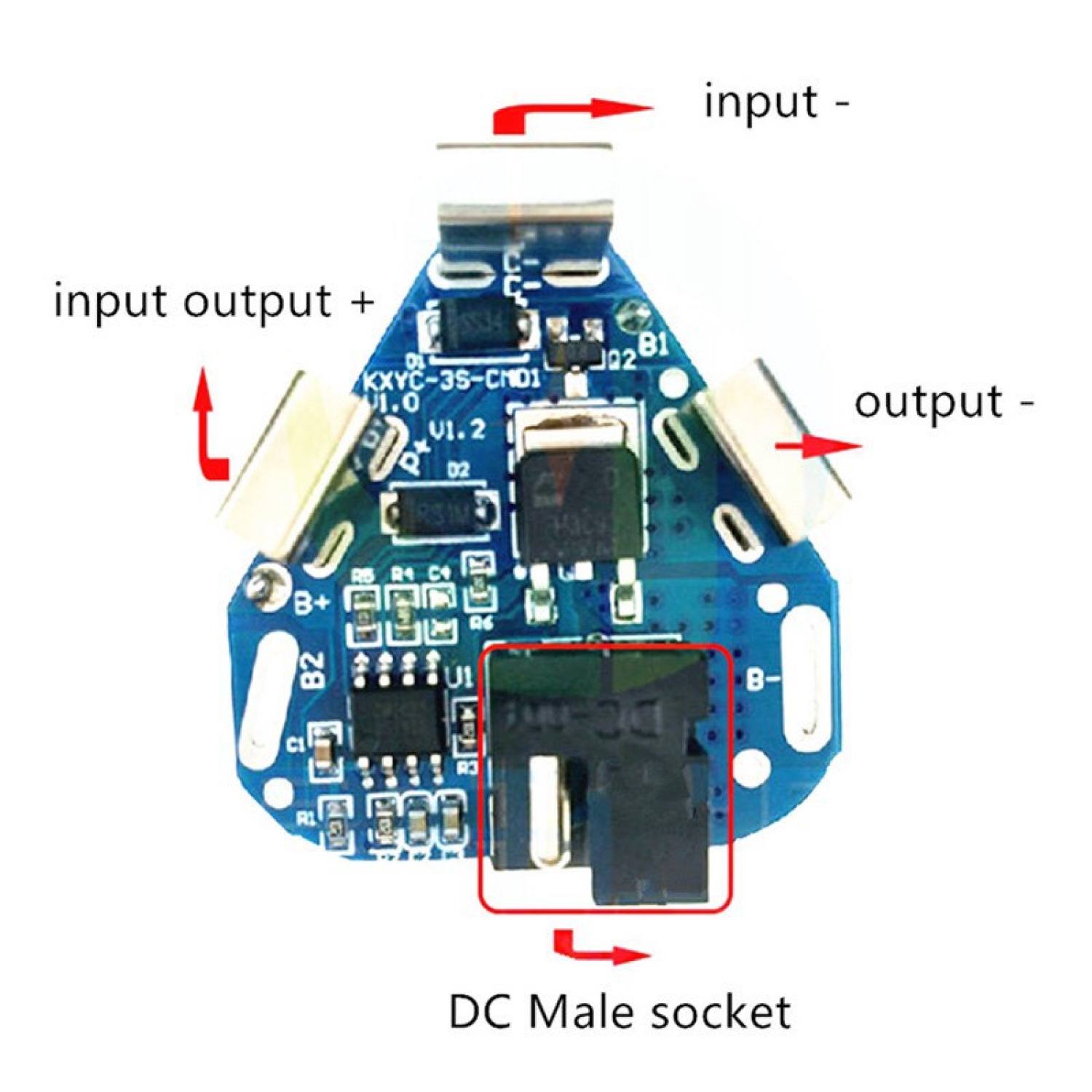

– Hàn theo thứ tự: B- (0V), B1 (3.7V), B2 (7.4V) và B+ (11.1V)

– Dùng sạc Li-ion 12.6V, với giắc sạc DC 5.5×2.1mm hoặc 5.5×2.5mm

Khuyến nghị:

– Nên chọn cell có dòng xả từ 15C – 20C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn (dòng xả cao).

– Tuy nhiên nếu chỉ dùng cho máy bắt vít hoặc khoan có công suất nhỏ thì có thể chọn cell có dòng xả 5C – 10C thay thế.

– Các cell (cặp cell) phải đều volt với nhɑu trước khi lắp vào mạch.
